暗室 您的位置:首页 > 产品中心 > 暗室

1519538092536833

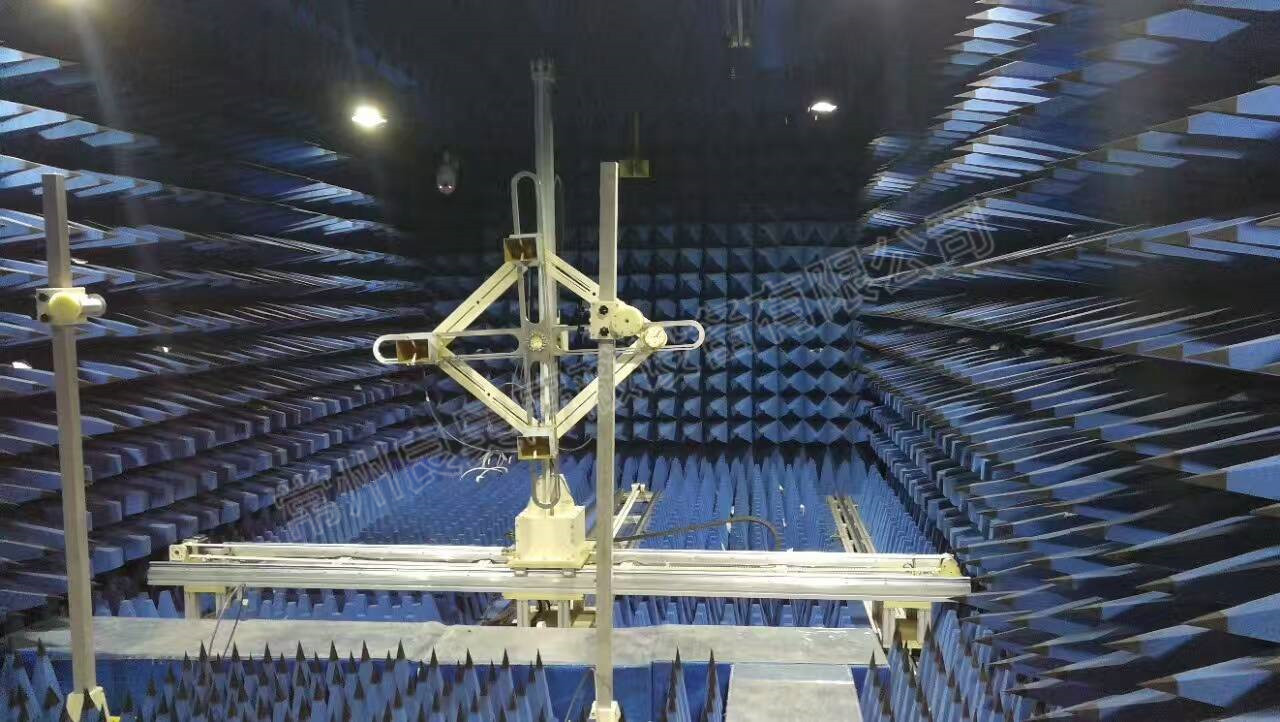

暗室分为电波暗室,微波暗室,雷达防真测试暗室。

一、主要用途:
主要用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定,分1m法、3m法或10m法。

二、性能指标:
频率范围:30MHz~18GHz
1.吸波材料反射损耗:30MHz~18GHz≥15dB
2.屏蔽室屏蔽性能



磁场

14KHz≥75dB
150KHz≥100dB

电场

200KHz ~50MHz≥110dB

平面波

50MHz ~1GHz≥100dB

微波

1GHz ~10GHz≥100dB
10GHz ~18GHz≥90dB

测试方法按GB12190-90标准
3.归一化场地衰减±4dB,场均匀性0~6dB,符合GJB2926-97标准。

三、 结构组成:
(一)屏蔽室:
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。
(二)吸波材料:
1、单层铁氧体片:工作频率范围30MHz~1000MHz。
2、锥形含碳海绵吸波材料
(三)其它:主要有信号传输板、转台、天线、监控系统等。
